Name: Детский городок «Ява» (паттерн &quot;Fairytale&quot;)
SKU: ДГ010.00.2
Price: 1691437.85 RUB
Availability: InStock

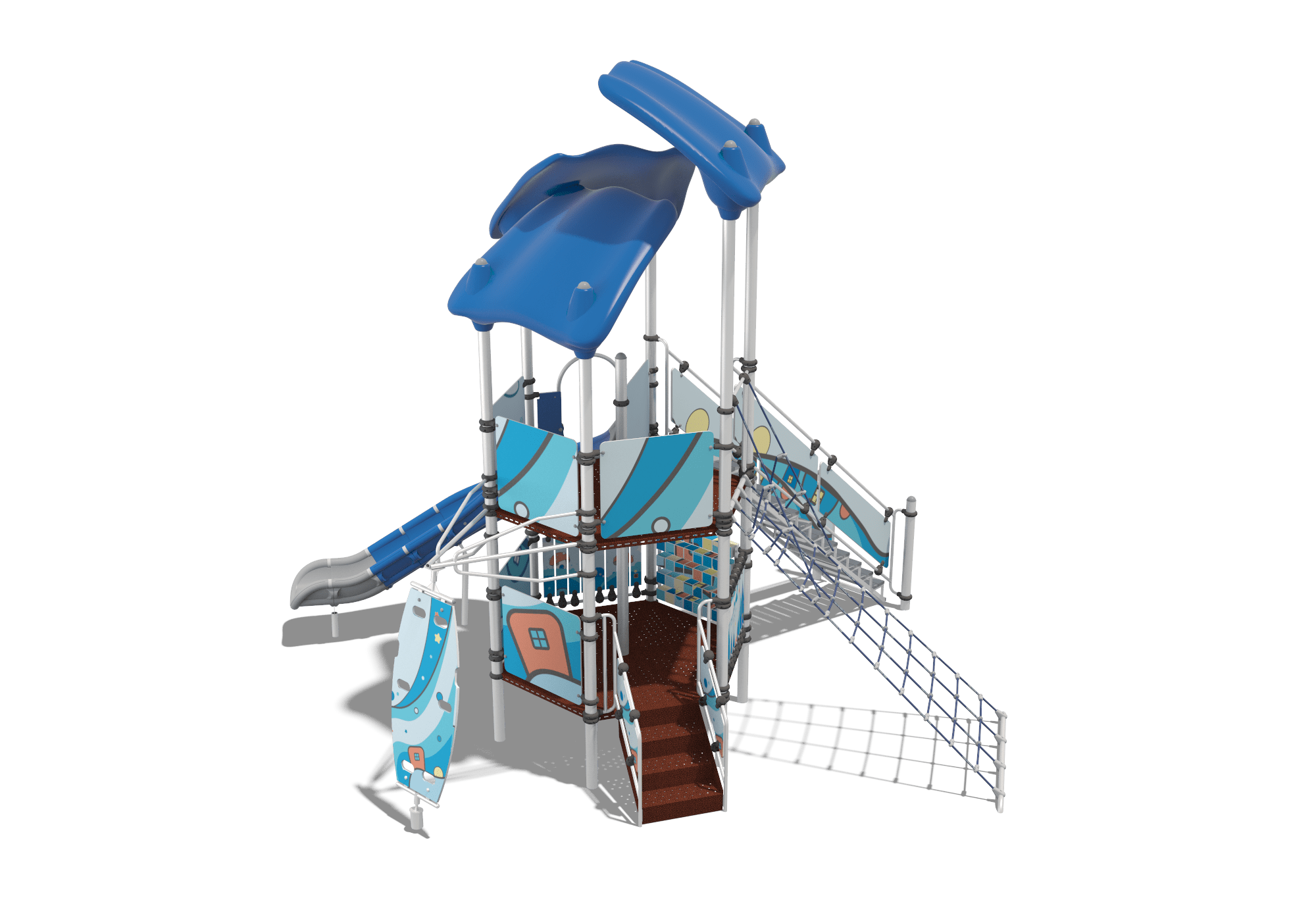

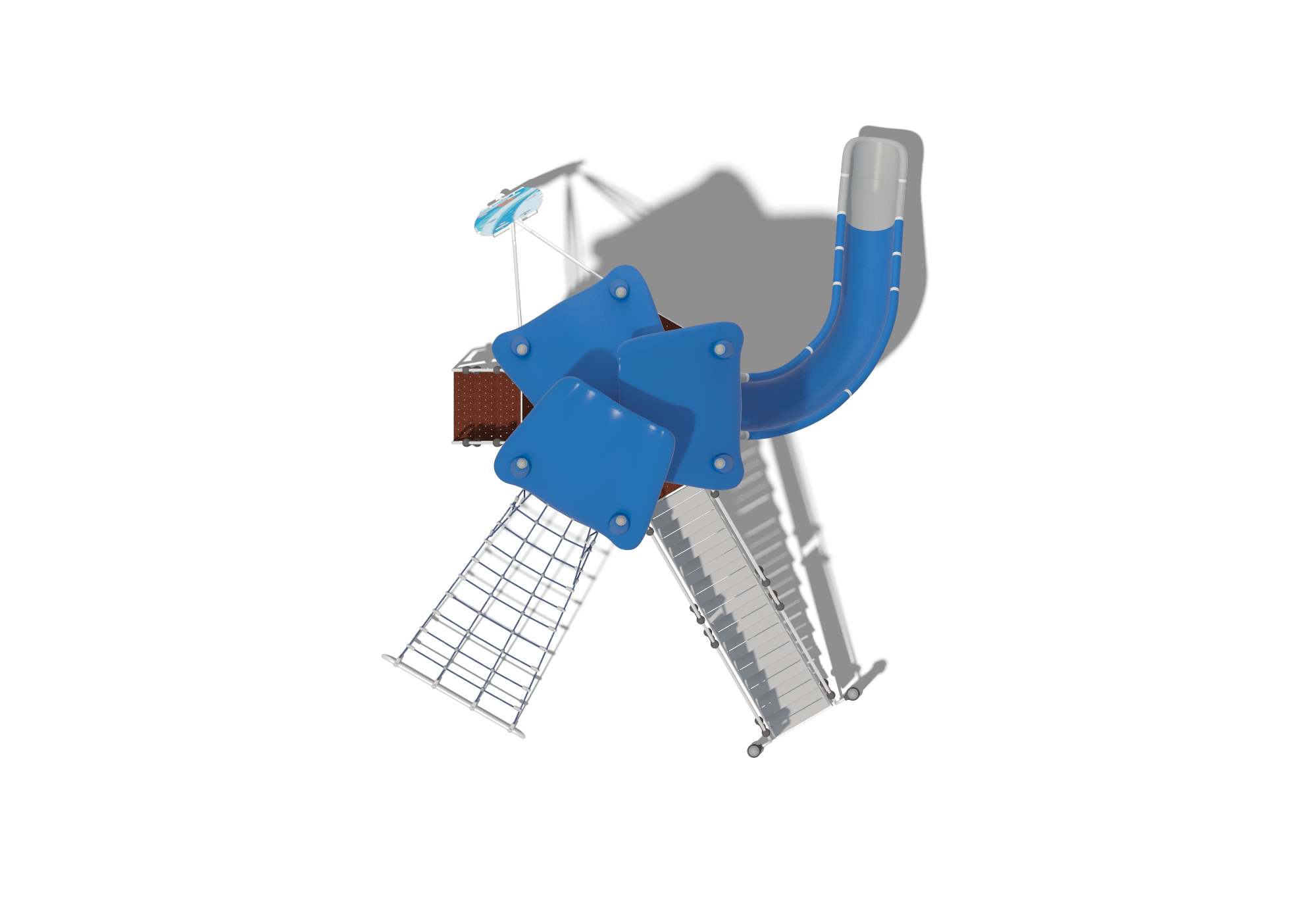

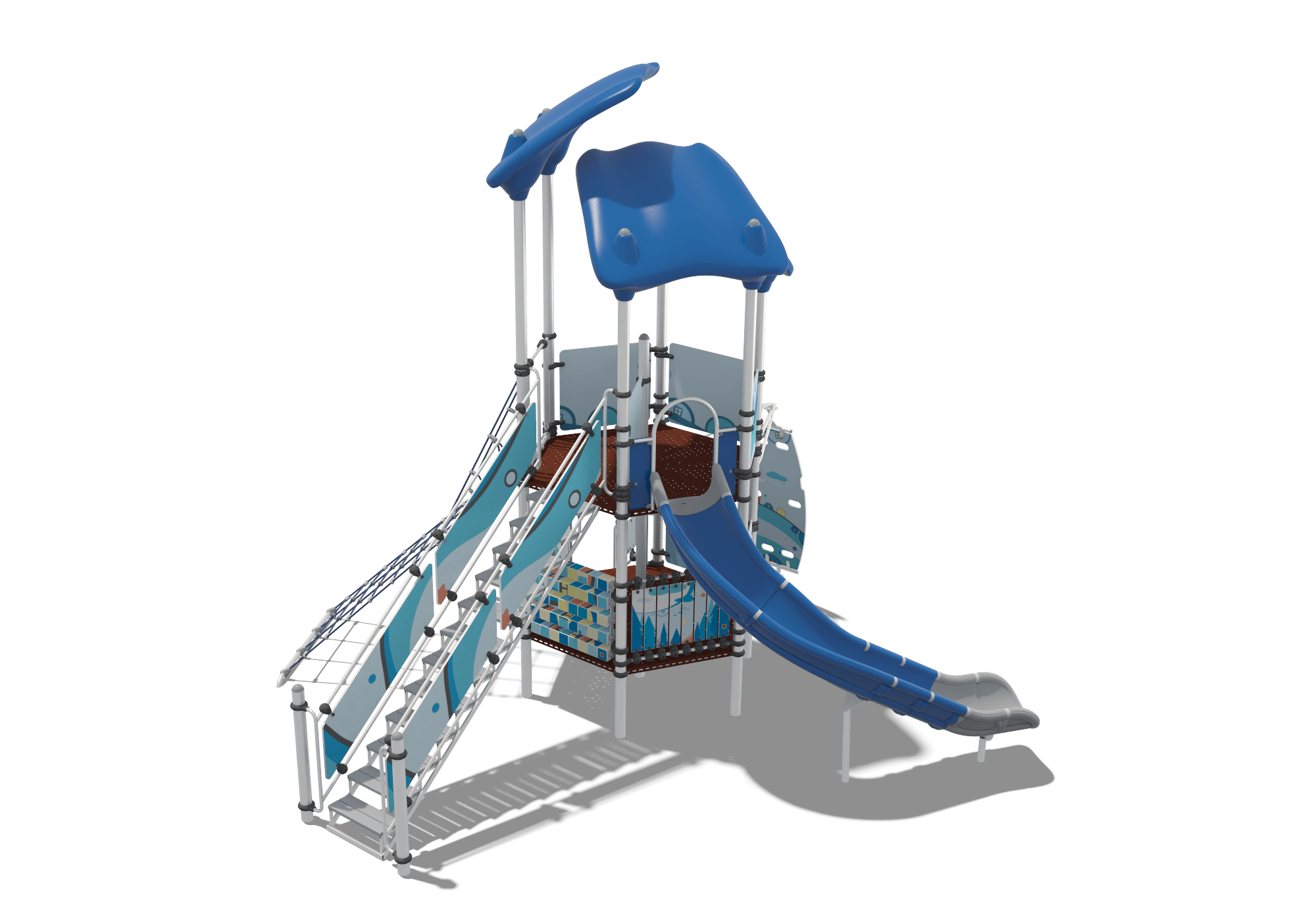

Вашему вниманию предлагается образец игрового городка «Ява». Конструкция включает в себя канатный лаз, лестницу на горку и скат с нее, элементы «Жалюзи» и «Кубики». Для обеспечения безопасности ребенка на горке применяются специальные ограничительные стенки на основе ударостойкого АBS пластика. Каркас конструкции выполняется из металлических труб, покрываемых защитными противокоррозионными веществами, которые обеспечивают длительный срок службы изделия.

Файлы для скачивания

3D Модель ДГ010.00.2 (формат max)
Чертежи_ДГ010.00.zip

Комплектация

Стойка 800 под бетонировку (Бриллиант) — 2 шт.
Стойка 1500 под бетонировку (Бриллиант) — 2 шт.
Стойка 3500 под бетонировку (Бриллиант) — 1 шт.
Стойка 4300 под бетонировку (Бриллиант) — 2 шт.
Стойка 4600 под бетонировку (Бриллиант) — 2 шт.
Стойка 5200 под бетонировку (Бриллиант) — 2 шт.
Заглушка на стойку 89 — 11 шт.
Площадка треугольная с пуклевкой 2016 (RAL 8019 антискользящая) — 12 шт.
Лист (фанера ламин.) для подшивки треугольных площадок — 12 шт.
Верхнее крепление лопинга (бриллиант) — 1 шт.
Кронштейн верхнего крепления лопинга (Бриллиант) — 2 шт.
Нижняя опора лопинга (бриллиант) — 1 шт.
Втулка капролоновая — 2 шт.
Рамка лопинга №7 — 1 шт.
Перила лестничные под вставку на 60 правые(Бриллиант) — 1 шт.
Перила лестничные под вставку на 60 левые(Бриллиант) — 1 шт.
Лестница на 60 с пуклевкой (RAL 8019 антискользящая) — 1 шт.
Лесенка-переход на высоту (24хДоска 40х90х600 серая)2000 (Бриллиант) — 1 шт.
Перила лесенки-перехода на высоту 2000 с вставкой левые (Бриллиант) — 1 шт.
Перила лесенки-перехода на высоту 2000 с вставкой правые (Бриллиант) — 1 шт.
Перемычка L=920 мм d=26.8 (Бриллиант) — 4 шт.
Перемычка L=920 мм d=42,3 (Бриллиант) — 1 шт.
Перемычка L=1700 мм d=42,3 (Бриллиант) — 1 шт.
Поручень для входа 2019 металл (Бриллиант) — 1 шт.
Крыша козырёк — 3 шт.
Панель (Фанера 12х740х850мм) — 1 шт.
Панель (Фанера 12х740х850мм) — 1 шт.
Панель (Фанера 12х740х850мм) — 1 шт.
Панель (Фанера 12х740х850мм) — 1 шт.
Панель (Фанера 12х740х850мм) — 1 шт.
Панель (Фанера 12х740х850мм) — 1 шт.
Вставка (Фанера 12мм) в перила лестничные на 60 — 2 шт.
Вставка в перила лесенки-перехода на высоту 2000 (Фанера 12х370х1722мм) — 4 шт.
Канатный лаз на высоту 2000мм — 1 шт.
Поручень для входа открытого спуска 2019 металл (бриллиант) — 1 шт.
Пластина крепления открытого спуска 2019 (Фанера 12х134х80мм) (Серый 7040) — 2 шт.
Панель Фанера 12мм боковая открытого спуска 2019 — 2 шт.
Элемент стартовый открытого спуска 2019 — 1 шт.
Элемент прямой открытого спуска 2019 — 2 шт.
Элемент угловой открытого спуска 2019 — 2 шт.
Элемент гнутый открытого спуска 2019 — 1 шт.
Элемент финишный открытого спуска 2019 — 1 шт.
Труба соединительная алюминиевая (70х80) открытого спуска 2019 — 12 шт.
Закладная №2 открытого спуска 2019 — 1 шт.
Закладная под финишный элемент открытого спуска 2019 — 1 шт.
Полухомут с трубой (черный) — 14 шт.
Полухомут без трубы (черный) — 14 шт.
Полухомут без трубы (черный) — 40 шт.
Полухомут с трубой (черный) — 58 шт.
Полухомут без трубы (черный) — 66 шт.
Тройник 27/27 (черный) — 72 шт.
Тройник 27/42 (черный) — 12 шт.
Держатель крепления панели фанерной 2016 (черный) — 90 шт.
Полухомут с трубой 89х42 (черный) (двойной) — 4 шт.
Хомут пластиковый (чёрный) — 4 шт.
Краб алюминиевый — 4 шт.
Саморез 4,2х19 с пресс-шайбой и сверлом — 144 шт.
Гайка М8 DIN934 — 8 шт.
Гайка М6 — 686 шт.
Гайка М6 (самокантрящаяся) — 2 шт.
Болт М8х55 оц — 4 шт.
Шайба М10 DIN125 плоская — 34 шт.
Болт М6х25 — 40 шт.
Болт М10х25 — 2 шт.
Втулка (сб) капролоновая ф30 L32 для ТР.18 — 4 шт.
Болт мебельный М8х50 (с полукр. головкой и кв. подг.) — 14 шт.
Гайка М8 (самоконтрящаяся) — 14 шт.
Заглушка малая на болт (серая) 124 шт.
Винт М10х70 ISO7380 полукр гол, внутр шестигр, нерж — 6 шт.
Труба опорная перил лесенки-перехода на высоту 2000 (бриллиант) — 4 шт.
Заглушка пластиковая ф28 черн. — 2 шт.
Болт М6х35 — 2 шт.
Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц — 90 шт.
Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц — 344 шт.
Винт 6х40 оцин. — 8 шт.
Гайка М8 (колпачковая) — 4 шт.
Саморез 5,5х25 кровельный, по мет, со сверл, оц — 458 шт.
Шайба М8 DIN127 гроверная, оц — 8 шт.
Болт М8х25 DIN933 шестигр гол — 4 шт.
Шайба М6 увелич. — 52 шт.
Винт М6х35 DIN912 цилиндр гол, внутр шестигр, оц — 200 шт.
Гайка М10 DIN985 самокантрящ — 4 шт.
Болт мебельный М6х25 DIN603 — 4 шт.
Шайба М8 DIN 9021 усил, оц — 138 шт.
Шайба М6 DIN 127 гроверная, оц — 4 шт.
Болт М10х60 DIN933 с шестигр гол, оц — 20 шт.
Болт М10х70 DIN 933 кв гол, полн резьба, оц. — 2 шт.
Закладная под трубу ф89 (арматура 300мм) (сварка) — 11 шт.
Комплект Фанера для панели Жалюзи (Фанера 12мм) — 3 шт.
Перемычка L=920 мм d=26.8 (Бриллиант) — 2 шт.
Держатель крепления панели фанерной 2016 (черный) — 16 шт.
Тройник 27/27 (черный) — 16 шт.
Гайка М6 — 16 шт.
Гайка М6 — 64 ш.
Заглушка малая на болт (серая) — 16 шт.
Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц — 16 шт.
Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц — 64 шт.
Саморез 5,5х25 кровельный, по мет, со сверл, оц — 16 шт.
Саморез 5,5х25 кровельный, по мет, со сверл, оц — 32 шт.
Шайба М8 DIN 9021 усил, оц — 16 шт.
Шильд для ДГ010 (городок Ява) — 1 шт.
